Apraksts
CROSSTRACK S 4.0 komplekts
STOP VĀRTIŅI IEEJAI UZ GĀDU FRONTU – 4 m gari.
“ALL IN ONE BOX” KONCEPTS: 2x SPEED SK ratiņi, 4x STAGE SZ 2,8 skavas, 4x 38/2,8 vadotnes, 1x RUN S ritenis, 1x LAST S apstāšanās, 1x PARK CSM skava, 2x PILOT SN vāki, 1x JRS 30 plāksne, 15x M10x25 skrūves un skrūves, 15x kniedes uzgrieznis.
Konsoļveida bīdāmos vārtus var novietot uz iebrauktuvēm, veidojot vārtus atbilstoši slīpumam.
Ja augšējās un apakšējās sliedes slīpums ir vienāds, priekšā nav sliekšņu un sliežu ceļš ir pietiekami taisns, var izmantot rullīšu vadības sistēmu. Pretējā gadījumā jāizmanto virzošo veltņu, bloku un stabiņu sistēma. Leņķim starp vadotājrullīti un sliedi jābūt vienādam ar augšējās sliedes leņķi, un, ja augšējā sliede ir slīpa, tad arī vadotājrullīša leņķim jābūt slīpam.
- Visu durvju ar pildījumu maksimālais svars ir 400 kg;

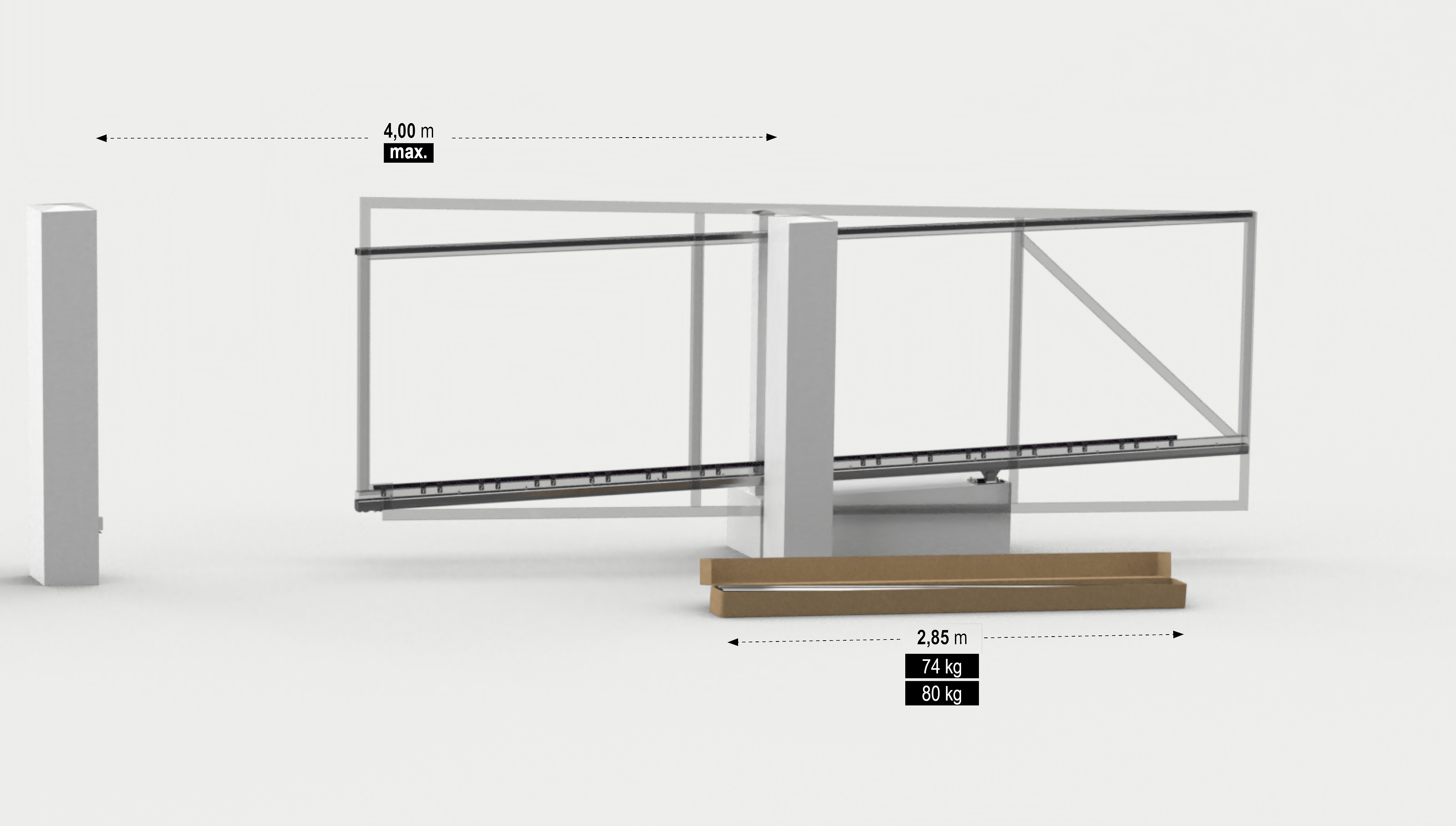

- Maksimālais caurlaides platums A – 4 m;
- Nepieciešamā vieta durvju kustībai: maksimālajam kustības platumam A = 4000 mm ir nepieciešama 1200 mm vieta. Ja ejas platums A = 3000 mm, ir nepieciešama 900 mm telpa;

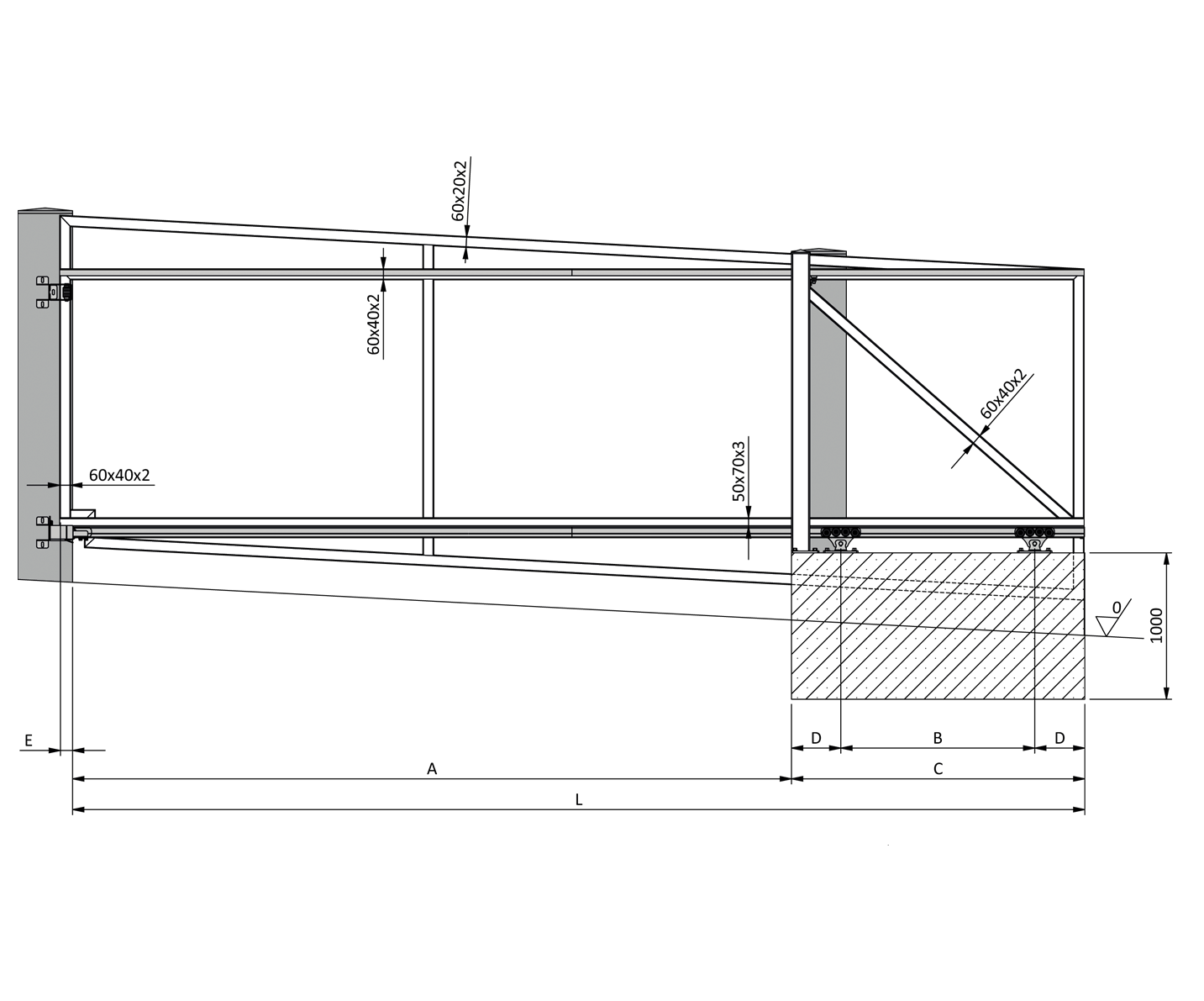

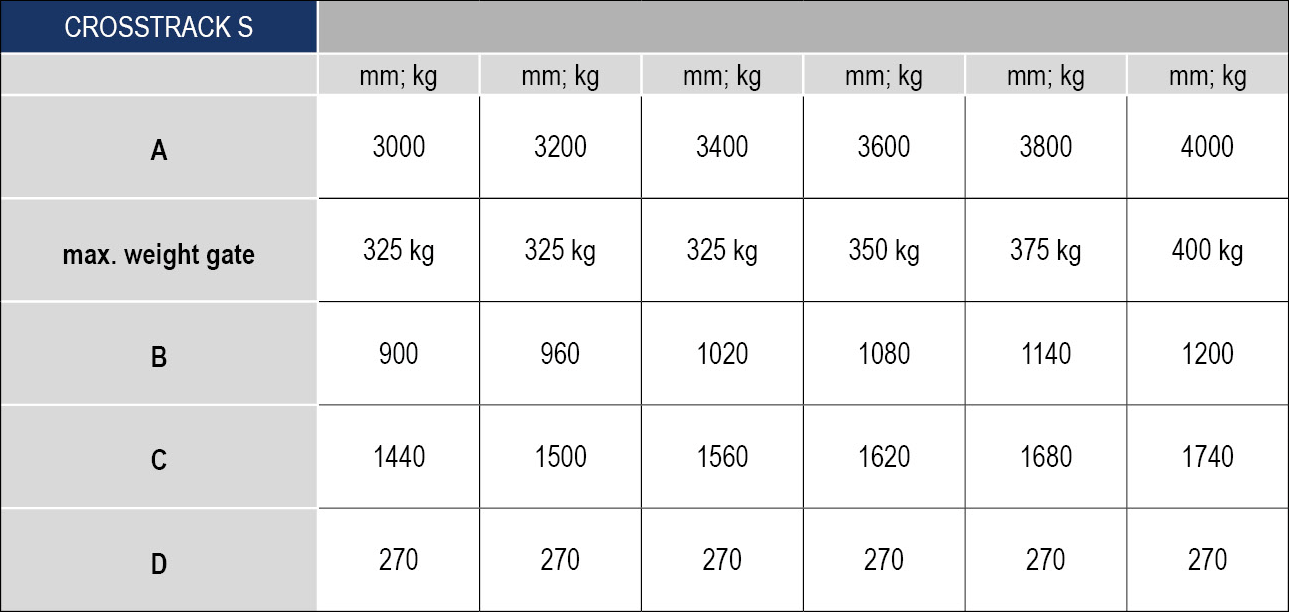

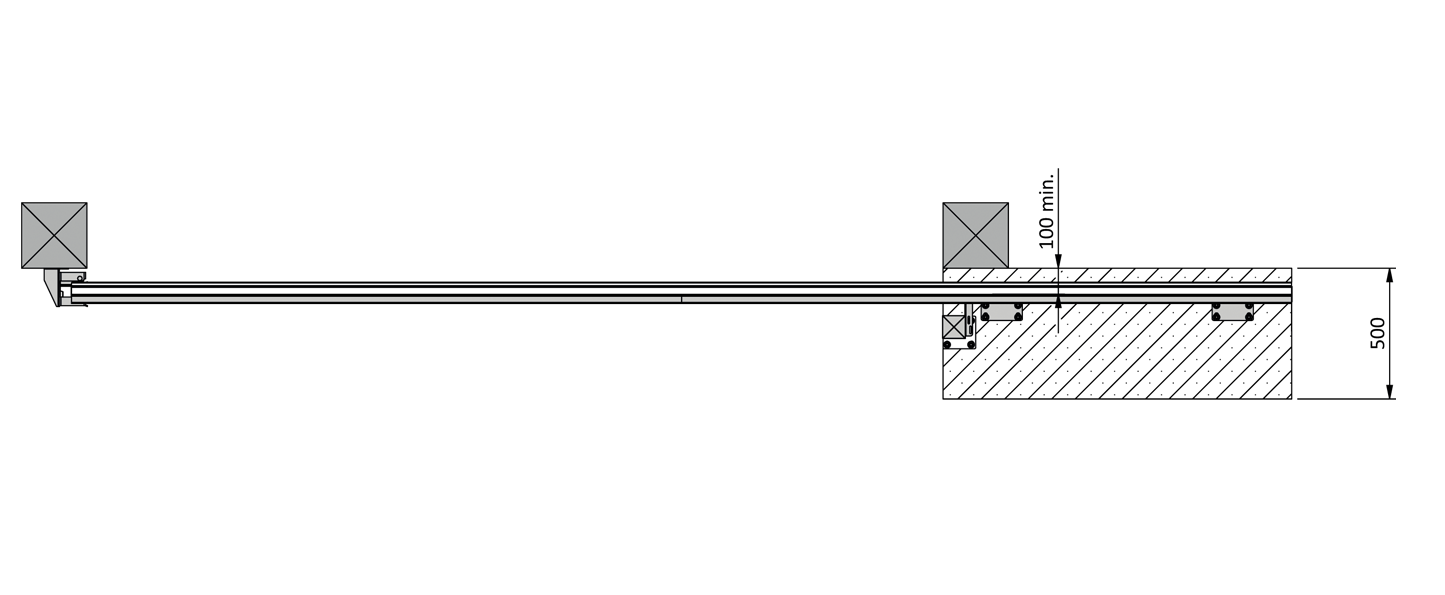

- Visi pārējie nepieciešamie izmēri B, C, D, G, H, J, K, L un nepieciešamais vārtu klīrenss ir norādīti turpmāk tabulā atkarībā no caurlaides platuma A.
CROSSTRACK S 4.0 uzstādīšanas instrukcija: PDF dokumentā
